一、原理流程
原料空氣經空壓機壓縮后進入后級空氣儲罐，大部分油、液態水、灰塵附著于容器壁后流到罐底并定期從排污閥排出，一部分隨氣流進入到壓縮空氣凈化系統。
空氣凈化系統由冷干機及三支精度不同的過濾器及一支除油器組成，通過冷凍除濕以及過濾器由粗到精地將壓縮空氣中的液態水、油、及塵埃過濾干凈，使壓縮空氣壓力露點降到2～10℃，含油量降至0.001PPm，塵埃過濾到0.01μm，保證了進入PSA制氮機原料氣的潔凈。 凈化后的空氣經過兩路分別進入制氮機的兩個吸附塔,通過制氮機上氣動閥門的自動切換進行交替吸附與解吸，這個過程將空氣中的大部分氮與少部分氧進行分離，并將富氧空氣排空。氮?dú)庠谒敻患晒苈份斔偷胶蠹?jí)氮?dú)鈨?chǔ)罐，并經流量計后進入用氣點。

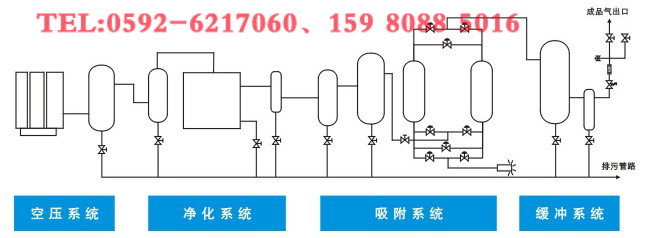

整套制氧系統由以下部件組成：
空壓機 ?緩沖罐 ?壓縮空氣凈化裝置 ?空氣工藝罐 ?氧氮分離裝置 ? 氧氣工藝罐。
1、空壓機
空壓機作為制氮機的氣源電力設備，一般選擇：螺桿機、離心機、為制氮機提供充足的壓縮空氣，保證制氮機能正常運行。
2、緩沖罐
儲罐的作用是：緩沖、穩壓、降溫；從而減小系統壓力的波動，通過底部排污閥充分除去油水雜質，使壓縮空氣平穩地通過壓縮空氣凈化組件，保證了設備可靠穩定的運行。
3、壓縮空氣凈化裝置
緩沖罐出來的壓縮空氣首先通入壓縮空氣凈化裝置，壓縮空氣先由高效除油器除去大部分的油、水、塵，再經冷凍干燥機進一步降溫除水、精過濾器除油、除塵，并由在緊隨其后的精過濾器進行深度凈化。根據系統工況，漢德公司特意設計了一套壓縮空氣除油器，用來防止可能出現的微量油滲透，為分子篩提供充分保護。設計嚴謹?shù)目諝鈨艋M件確保了沸石分子篩的使用壽命，經本組件處理后的潔凈空氣可用于儀表用氣。
4、空氣工藝罐
空氣儲罐的作用是：降低氣流脈動，起緩沖作用；從而減小系統壓力波動，使壓縮空氣平穩地通過壓縮空氣凈化組件，以便充分除去油水雜質，減輕后續PSA氧氮分離裝置的負荷。同時，在吸附塔進行工作切換時，它也為PSA氧氮分離裝置提供短時間內迅速升壓所需的大量壓縮空氣，使吸附塔內壓力很快上升到工作壓力，保證了設備可靠穩定的運行。
5、氧氮分離裝置

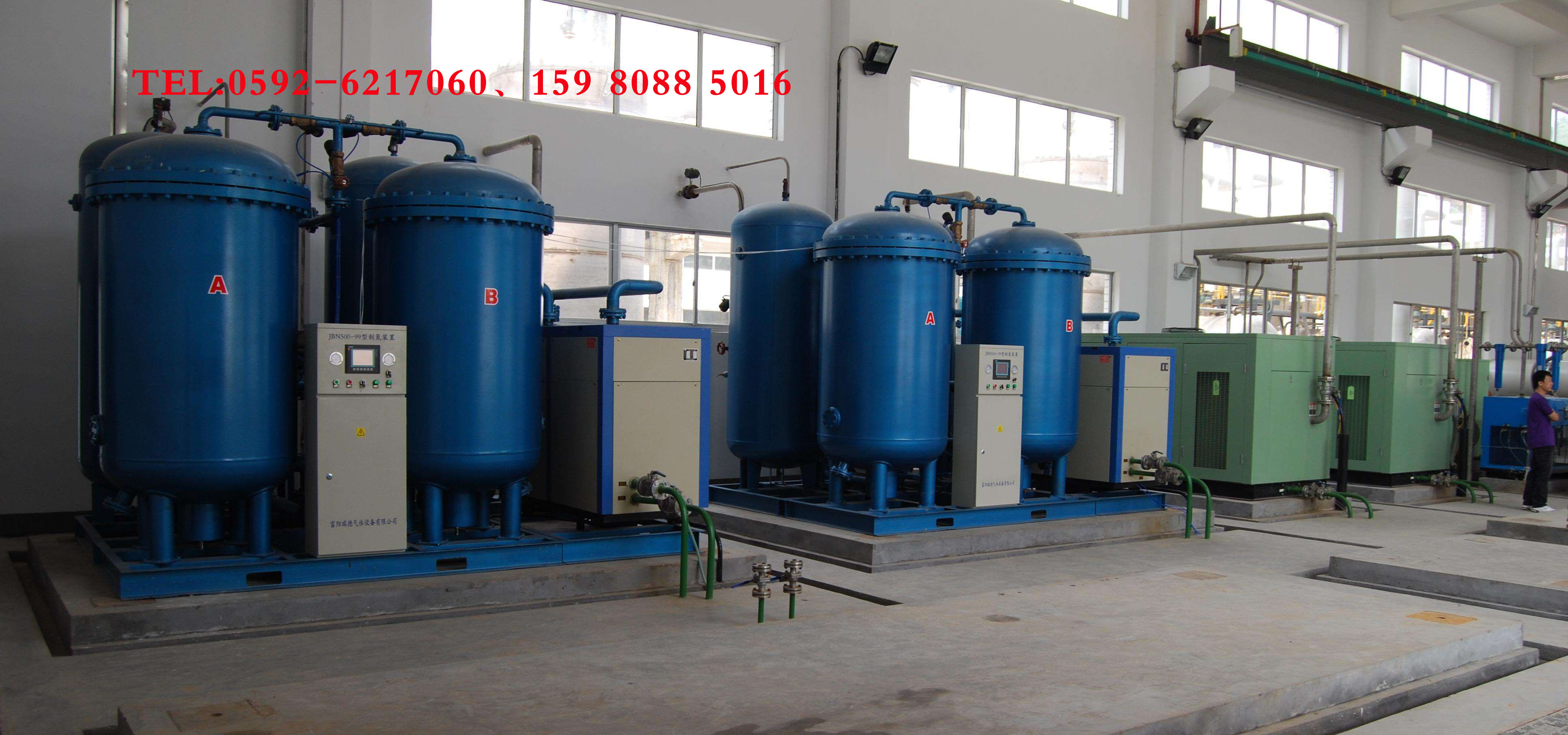

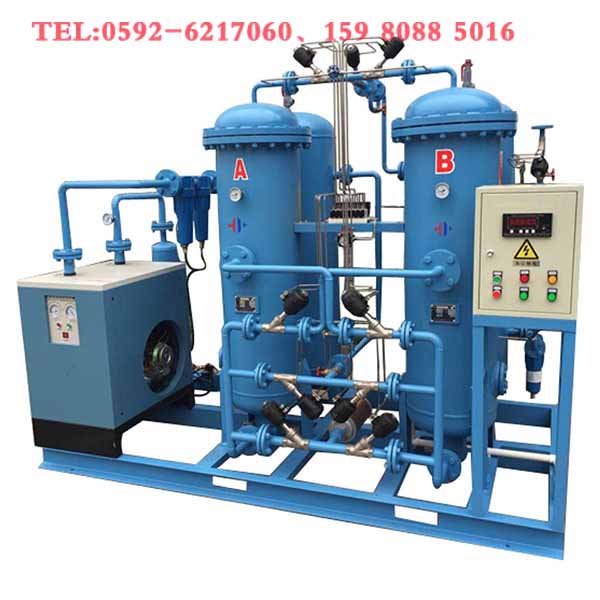

裝有制氧機專用分子篩的吸附塔共有A、B兩只。當潔凈的壓縮空氣進入A塔入口端經分子篩向出口端流動時，氮?dú)獗黄湮?，產品氧氣由吸附塔出口端流出。經一段時間后，A塔內的分子篩吸附飽和。這時，A塔自動停止吸附，壓縮空氣流入B塔進行吸氮產氧，對并A塔分子篩進行再生。分子篩的再生是通過將吸附塔迅速下降至常壓脫除已吸附的氮來實現的。兩塔交替進行吸附和再生，完成氧氮分離，連續輸出氧氣。上述過程均由可編程序控制器（PLC）來控制。當出氣端氧氣純度大小設定值時，PLC程序作用，自動放空閥門打開，將不合格氧氣自動放空，切斷不合格的氧氣流向用氣點，氣體放空時利用消音器使噪聲降到78dBA以下。
6、氧氣工藝罐
氧氣緩沖罐用于均衡從氮氧分離系統分離出來的氧氣的壓力和純度，保證連續供給氧氣穩定。同時，在吸附塔進行工作切換后，它將本身的部分氣體回充吸附塔，一方面幫助吸附塔升壓，另外也起到保護床層的作用，在設備工作過程中起到極重要的工藝輔助作用。
三、技術參數
氧氣產量：5-300Nm3/h
氧氣純度：90%--93%
氧氣壓力：0.3Mpa
露點：-40℃（常壓下）
四、技術特點
1、壓縮空氣配置了空氣凈化干燥處理裝置，潔凈干燥的壓縮空氣，有利于延長分子篩的使用壽命。
2、采用的新型氣動截止閥，啟閉速度快，無泄露，使用壽命長，能滿足變壓吸附工藝頻繁開閉，可靠性高。
3、完善的工藝設計流程，氣流分布均勻，減輕氣流高速?zèng)_擊。降低能耗和投資成本合理的內部構件。
4、選用高強度、高效率、低能耗的分子篩，智能控制不合格氧氣放空系統，保證氧氣質量。
5、設備性能穩定，操作簡便，運行穩定，自動化程度高，可實現無人運行，年運行故障率低。
6、采用PLC控制，可實現全自動操作，可選配氧氣裝置流量，純度自動調節系統，遠程控制系統。
五、應用領域
1.電爐煉鋼：脫碳，氧助燃加熱，泡沫溶渣，冶金控制和后序加熱。
2.廢水處理：活性污泥的富氧曝氣，水池增氧和臭氧滅菌。
3.玻璃熔融：氧助燃助溶，切割，增加玻璃產量，延長爐子壽命。
4.紙漿漂白和造紙：氯法漂白轉化為富氧漂白，提供廉價的氧氣，污水處理。
5.有色金屬冶煉：冶煉鋼、鋅、鎳、鉛等需用富氧，PSA法正逐步替代深冷法。
6.石油化工和化工用氧：石油和化工過程中的氧氣反應采用富氧代替空氣進行氧化反應，可提高反應速度和化工產品產量。
7.礦石處理：用于黃金等生產過程，可提高貴金屬的提取率。
8.水產養殖：富氧曝氣可提高水中的溶解氧，大幅提高魚的產量，可為活魚運送供氧，密集式養魚。
9.發酵：富氧代替空氣為好氣性發酵供氧，可大幅提高效率飲用水。
10.臭氧：提供氧氣給臭氧發生器，自氧滅菌。
11.醫院:提供床位呼吸用氧。
純度、流量、壓力穩定可調，滿足不同客戶的需要。
