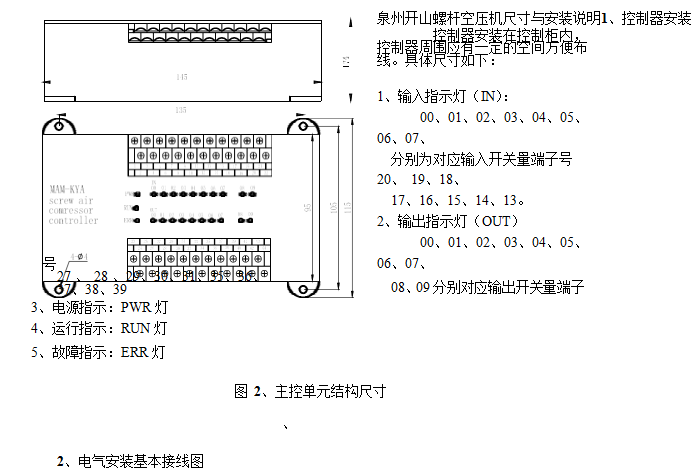

圖 3、電氣原理與接線端子排列圖
文本顯示器接線端子：
顯示面板有五個接線端子和一個顯示電纜 D 形頭，分別用于顯示連接、RS—485 通訊、24V 電源輸入。
控制器接線端子：
顯示面板與控制器之間用通訊電纜連接。23、24、25 為相序輸入端子；7、9 為排氣溫度輸入端子；CT1 為主電機互感器；CT2 為風扇電機互感器。32 為輸出繼電器公共端 COM1；27 控制主接觸器；28 控制星形接觸器；29 控制角形接觸器；30 加載電磁閥；31 控制風機；34 控制卸放閥； 37 運行指示；38 為故障指示；39 預警指示； 40 為 COM2。42 為摸擬地（大地），43、44 為 AC20V 電源。
注意：配線時，電磁線圈需接突波吸收器
