壓縮機的氣量控制有多種方式，本機組采用的是進氣節流方式，就是控制蝶閥的開啟程度來控制壓縮機的進氣量，以達到氣量調節的目的。
機組具有二種氣量控制裝置。這二種裝置使機組具有兩種調節功能。
1.ON/OFF（開/關）控制
當二位選擇開關 1RS 撥在“ON/OFF”（開/關）位置時，機組將根據用氣情況自行調整其運行狀態。采用 ON/OFF（開/關）控制，加載后機組的運行狀態：
A.負載運行；
B.自動卸載運行。
從這二種運行狀態可看出，采用“ON/OFF”（開/關）控制，機組的輸出氣量是 100％額定氣量或 0。“ON/OFF”(開/關）控制適用于間隙性用氣工況，且用戶用氣量與壓縮機額定氣量相等，或穩定的壓縮機額定工況。
2.連續調節
當二位開關 2RS 撥在“MODULATION”（連續調節）位置，調節電磁閥
2SV、6SV 通電。此時機組運行狀態有：
A.負載運行；
B.調節運行；
C.自動卸載運行。
連續調節保證了壓縮機在用戶用氣量低于壓縮機額定供氣量，甚至還可能能在發生波動的情況下正常有效地工作。比如用戶用氣 12m3/min,一會變?yōu)?0m3/min，過一會兒又變?yōu)?12m3/min 或其他。在用氣不穩定的情況下，壓縮機都能經濟而可靠地工作，滿足用戶要求。
連續調節適用于用戶用氣小于壓縮機額定供氣，且發生波動的連續或間歇性用氣工況。
調節閥出廠前已調節好，使空壓機達到起跳壓力之前氣量調節到額定氣量的 60%左右。如果系統壓力繼續升高，空壓機將在起跳壓力設定點上卸載。如果系統壓力跌到回跳壓力設定點以下，空壓機將在調節閥控制模式中加載。
如用戶用氣連續時間小于 60％壓縮機額定供氣，壓縮機的經濟性下降，而且會造成控制氣缸、壓力開關、1PS、加載電磁閥 1SV、蝶閥等很頻繁地動
作，電機也頻繁受到?jīng)_擊，影響各元件的壽命。所以壓縮機的負載應盡可能地與壓縮機相匹配。
3.調節控制閥的調節
調節閥在出廠前已調節到額定壓力。以額定壓力為 125psig（8.6bar）的空壓機為例，當系統壓力接近起跳壓力設定值 128psig（8.8bar）時將調到60%的滿氣量。下面是調節閥的設定方法。在設定點調整中，理想壓力不得比 輸入的起跳壓力低 3psig（0.2bar）以上。例如，起跳壓力設定在 96psig
（6.6bar），理想的設定點壓力應是 93psig（6.4bar）。調節步驟：
1 打開截止閥，確?？諌簷C控制系統感受管路壓力。
2. 接通空壓機電源，控制模式置于“MODULATION”（調節）。3.啟動空壓機并使系統壓力升到要求的設定點壓力，在調節調節閥時必須
保持此壓力。
4. 向上提起調節閥頂部的調節手輪，并轉動一格來調節調節閥的設定壓力。順時針方向轉動手輪（從頂部看）將提高設定點壓力；逆時針轉動將降低設定點壓力。
5.在轉動調節手輪的同時，要將系統壓力穩定在要求的額定壓力上，這時，按下調節手輪，調整完畢。
在電機及起動系統中講到蝶閥關閉不是完全關閉，有一點微開，這個微開的程度過大，電機不能正常啟動；如過小，不能維持壓縮機組正常的空載壓 力。蝶閥在工廠已調好，經長途運輸，可能因振動會改變，另外在較長時間使用后，控制氣缸內復位彈簧老化不能完全復位或其他原因引起蝶閥位置改變并表現為機組起動不出或空載壓力過高（高于壓力開關上限值），或過低（低于壓力開關下限值），這時需要重新調整。蝶閥的調整方法：松開夾緊螺栓可大幅度轉動蝶閥。調整后必須保證控制氣缸內復位彈簧有一定的預壓力?？傊?， 要求是：蝶閥開關動作明快，卸載時，排氣壓力在壓力開關上、下限之間。

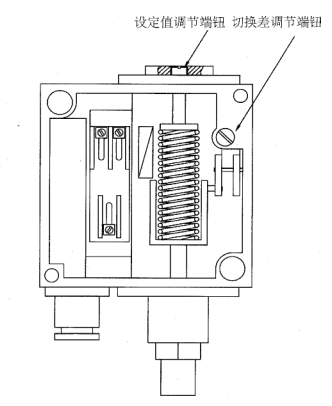

壓力開關調整：參見圖八，壓力開關上限 P 上及下限 P 下由設定值調節端鈕及切換差調節端鈕來調定。上限 P 上由設定值調節端鈕調定；切換差△P 由切換差調節端鈕調定。上限 P 上，下限 P 下與切換差△P 之間的關系是：P 下=P 上
－△ P 。
設定方法：先設定切換差。逆時針轉動切換差調節端鈕，切換差△P 設定好后，再設定壓力開關上限 P 上。逆時針轉動設定值調節端鈕，可使上、下限均增加（在切換差△P 調定后），順時針轉動設定值調節端鈕則上、下限均減小。
調好后將兩調節端鈕鎖緊，如能在鎖緊處點上封漆則更好。壓力開關 1PS 上限應不超過壓縮機最大工作壓力。
圖 八 壓力開關
圖 八 壓力開關
