1.1 初次起動
安全性
 |
操作員必須執行所有相關安全措施 |
過程
 |
有關排氣閥的位置以及排卸連接的信息，請參閱以下部分簡介 和冷凝水系統 |
1.請參閱電纜規格、安裝建議和外形尺寸圖部分。
2.必須拆卸以下運輸用固定裝置：
•螺栓 (3) 和 (4)，漆成紅色
•銘牌 (5)，漆成紅色
•墊圈 (2)、(6) 和 (7)
•空號螺絲 (1) 不能拆卸

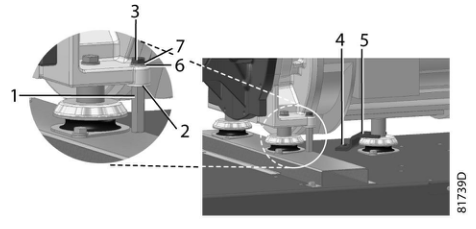

運輸用固定裝置
GA Full-Feature 壓縮機針對 200 V、230 V 或 400V+N 外的供電電壓配備有變壓器 (T3)。 請參閱電氣連接
3.請檢查電氣連接是否符合當?shù)匾?guī)范，以及所有電線是否緊固在各自的接線端子上。
安裝必須接地，并在每相中安裝緩慢熔斷型保險絲，以防止短路。 必須在壓縮機附近安裝隔離開關。

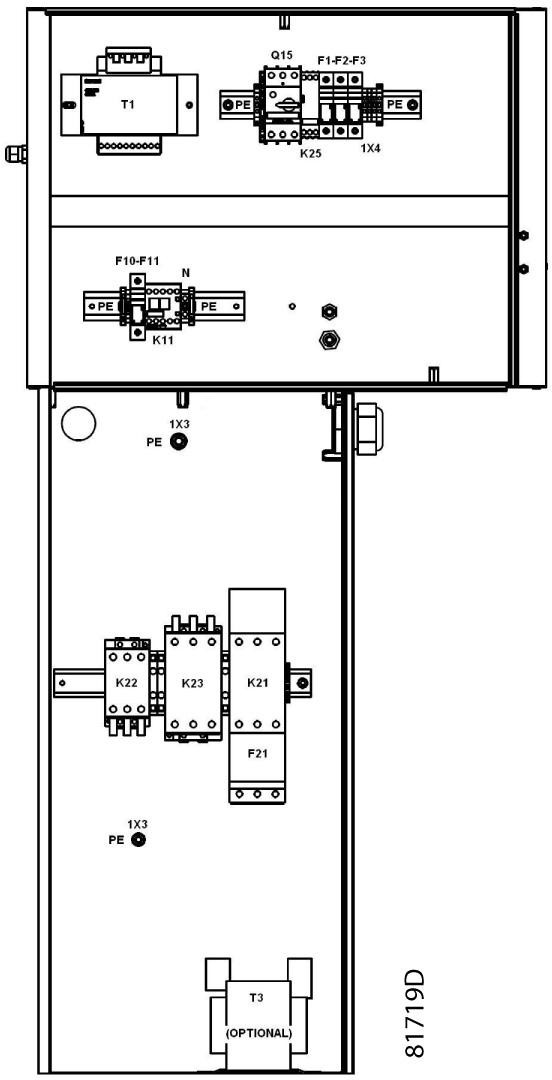

4.檢查變壓器 (T1)，以確保連接正確無誤。
檢查驅動電動機過載繼電器 (F21) 的設置值。檢查是否設置了電動機過載繼電器以手動復位。
檢查斷路器 Q15 的設置值。 另請檢查斷路器上的開關是否位于位置 I。
GAe 11 - GAe 30 的 機 室
5.裝好排氣閥 (AV)；有關閥門的位置，請參閱簡介部分。關閉閥門。
將空氣管網與該閥門連接。
6.安裝冷凝水手動排卸閥 (Dm)。 關閉閥門。 將閥門與排卸收集器連接。
7.將自動排卸出口 (Da) 與排卸收集器連接。
通向排卸收集器的排水管不得浸在水中。 如果排水管安裝在可能出現冰凍情況的室外，則必須對排水管進行隔熱處理。

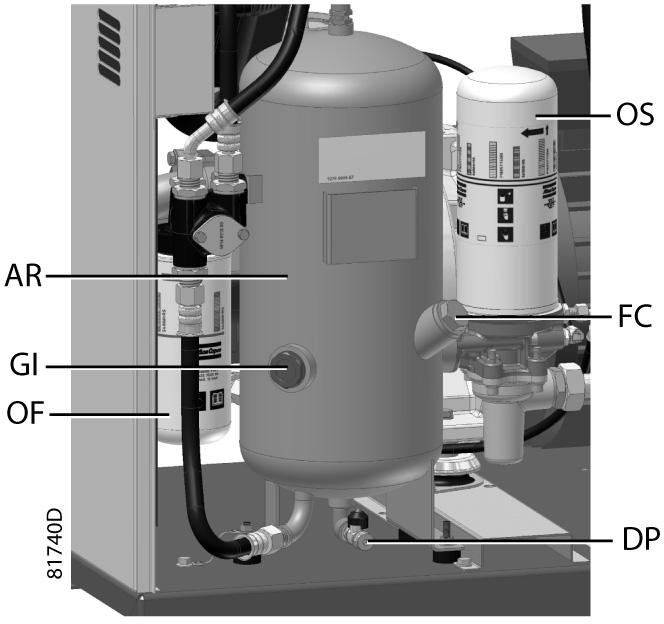

8.檢查油位。
油位觀察孔中的油位應在上部區域甚至更高的地方。
9.提供標簽以提醒操作員：
油位觀察孔的位置
9.提供標簽以提醒操作員：
•壓縮機可能在斷電后自動重新起動（如已激活，請向阿特拉斯·科普柯咨詢）。
•壓縮機是自動控制的，并且可能自動重新起動。
10接通電源。 起動壓縮機，然后立即停機。 請?jiān)隍?qū)動電動機 (M1) 即將停機時檢查電動機的旋轉
. 方向。
在面向驅動電動機的非驅動端時，驅動電動機的正確旋轉方向是順時針方向，并由箭頭 (5) 標示。
另外還要檢查風扇電動機是否向壓縮機的頂部吹冷風。該壓縮機配有一個相序繼電器。
如果壓縮機未成功起動，請檢查顯示屏。
如果顯示屏顯示信息“電動機過載”（配備 Elektronikon® 控制器的壓縮機 - 請參閱停機部分），請檢查相序繼電器：
如果顯示屏顯示電動機圖標并且報警指示燈亮起（配備 Elektronikon® Graphic 控制器的壓縮機），請檢查相序繼電器：
如果黃色指示燈熄滅，則表示旋轉方向錯誤；如果此指示燈亮起，請復位過載繼電器 (F21)。查看電動機風扇時，驅動電動機的正確旋轉方向?yàn)轫槙r針（可從電動機的非驅動端看到）。 箭頭貼在電動機上。
如果驅動電動機的旋轉方向錯誤，請切斷電源，并調換連接兩根輸入電線。
如果風扇電動機的旋轉方向錯誤，請切斷電源，并調換連接斷路器 (Q15) 接線端子上的兩根輸入電線。
驅動電動機的旋轉方向錯誤可能導致壓縮機受損。
11檢查已設定的設置值。 請參閱可設定的設置值部分
.
12起動并讓壓縮機運行幾分鐘。 檢查壓縮機運行是否正常。
. 在運行時，油位應處于油位觀察孔中央。
1.1 起動前
過程1.2 起動
過程
 |
有關排氣閥的位置以及排卸連接，請參閱簡介和冷凝系統 |

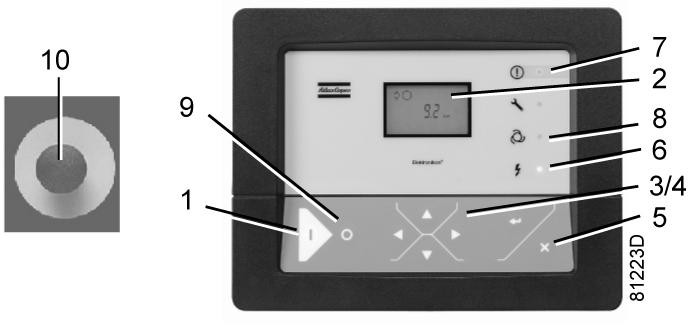

Elektronikon® 控制器的控制面板

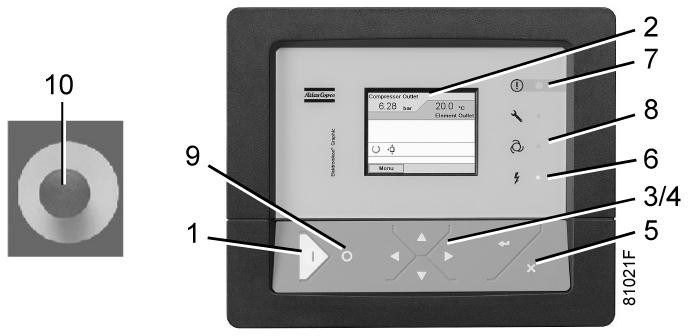

Elektronikon® Graphic 控制器的控制面板
Elektronikon® Graphic 控制器的控制面板
| 步驟 | 操作 |
| - | 接通電源。 請檢查電源指示燈 (6) 是否亮起。 |
| - | 打開排氣閥。 |
| - | 關閉冷凝水排卸閥 (Dm)。 |
| - |
按下控制面板上的起動按鈕 (1)。 壓縮機開始運行，自動運行指示燈 (8) 會亮起。 起動十秒 后，驅動電動機會從星形切換為三角形，壓縮機開始加載運行。 |
