產品簡介：

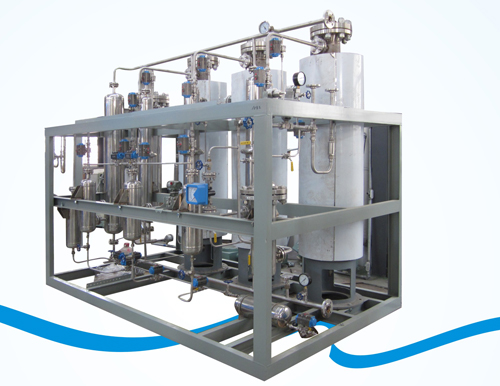

QCZ10-3000/1.6系列中壓氫氣純化裝置是DQ5-1000系列中壓水電解制氫裝置配套的專用設備。設有產品氫氣，空分氮?dú)庠偕绞胶筒幌脑蠚獾娜皆偕绞降榷喾N流程。裝置以水電解氫氣為原料氣，經過催化除氧、冷卻冷凝、吸附二級干燥和燒結鎳管高效過濾后獲得高純氫氣。泛用于電子、治金、化工、玻璃、新能源等行業。
技術特點
※采用鈀鉑雙金屬脫氧催化劑，脫氧效果可達含氧量≤1ppm，常壓脫氧效果也可達含氧量≤5ppm。
※采用優質分子篩，裝填系數大，吸附容量速率高，產品氫氣含濕量≤-75℃露點。
※采用高效燒結鎳管過濾器，過濾效能可達99.9999％．除塵后分子粒度≤0.3μm。
※純化工作壓力0.8-3.2MPa可調，最大處理量可超過設計值15％。
※再生氣用量為處理量的5％-10％，耗電為零，若采用原料氣再生或三塔式流程，氫損耗為零。
※配套齊全，結構緊湊，維修方便。PLC+觸摸屏（或工控機）全自動操作運行。
| QCZ10-3000/1.6型氫氣純化裝置 | ||||||||
| 規格型號 | QCZ10 | QCZ50 | QCZ100 | QCZ200 | QCZ500 | QCZ1500 | QCZ3000 | |
| 處理量m3/h | 10 | 50 | 100 | 200 | 500 | 1500 | 3000 | |
| 工作壓力MPa | 1.6-3.2 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | 0.8-1.6 | |
| 工作溫度 | 脫氧℃ | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 | 80-100 |
| 干燥℃ | 10 | 10 | 10 | 10 | 10 | 10 | 10 | |
| 再生℃ | 250 | 250 | 250 | 250 | 250 | 250 | 250 | |
| 冷卻水量t/h | 1.5 | 1.5 | 3.0 | 4.0 | 6.0 | 18.0 | 35.0 | |
| 耗電KW | 2 | 4 | 6 | 9 | 12 | 18 | 30 | |
| 儀表氣用量m3/h | 2 | 2 | 3 | 3 | 3 | 5 | 5 | |
| 產品氣 | 含濕量(露點) | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-75℃ | ≤-70℃ |
| 含氧量 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | ≤2 | |
| 控制方式 | PLC全自動 | PLC全自動 | PLC全自動 | PLC全自動 | PLC全自動 | PLC全自動 | PLC全自動 | |
|
外型尺寸 長×寬×高 |
2×1×2.5 | 2×1.5×2.5 | 2.8×1.8×2.8 | 3.2×1.8×2.8 | 3.7×1.8×2.8 | 4.8×2.2×3.2 | 4.8×2.2×3.2 | |
| 裝置重量 | 1.0 | 2.0 | 3.0 | 3.5 | 4.5 | 6.0 | 6.5 | |
